Лаборатория «Аэродинамика и аэромеханика ЛА Модель 200, базовая» К1
Предложение не является публичной офертой.
Лаборатория «Аэродинамика и аэромеханика ЛА Модель 200, базовая» К1 предназначена для изучения закономерностей движения воздуха, а также характеристик тел, движущихся в воздухе с помощью малогабаритной аэродинамической трубы и специального программного обеспечения. Лабораторный комплекс включает в себя учебно-исследовательский стенд в виде малогабаритной аэродинамической трубы, и компьютер с предустановленным управляющим ПО. Также комплекс может включать ПО «Аэродинамика самолетов и аэродинамические схемы», позволяющее произвести визуализацию и изучение основных аэродинамических сил, действующих на самолеты с разными аэродинамическими схемами.
Дополнительно в комплекс может оснащаться модулем прототипирования с FDM 3D принтером, предназначенным для печати различных исследуемых аэродинамических моделей. Комплекс предоставляет возможность обучающимся изучать методы и средства определения основных аэродинамических характеристик исследуемых моделей, а также устанавливать зависимость между ними. Комплекс имеет гибкую структуру, которая позволит, в дальнейшем, разрабатывать дополнительные лабораторные работы. Предлагается в различных комплектациях.
1. Малогабаритная аэродинамическая труба;
2. Комплект обеспечения для стандартного перечня работ (8 работ);
3. Персональный компьютер с предустановленным управляющим ПО.

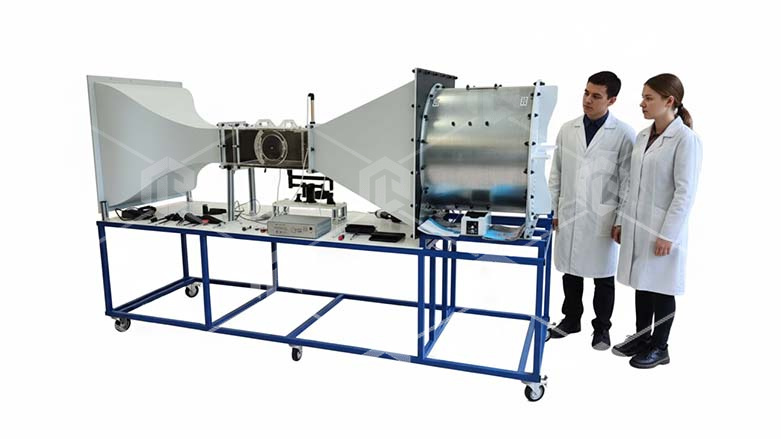

Мобильная малогабаритная аэродинамическая труба, в один комплект входит:
• Корпус трубы, с размером рабочей области, (ДхШхВ):
o модель 200 – 500х200х200;
• Габариты трубы не менее, мм:
o модель 200 – 2800x800x1500 (необходимо пространство вокруг, не менее 2 м);
• Скорость воздушного потока в рабочей области, не менее м/с:
o модель 200 – 18; Мощность не более 4 Квт, 220В 50Гц (частотный преобразователь)
• Измерительный комплекс, соединяемый с ПК для снятия показаний и оценки характеристик;
• Диффузор для подключения к вентилятору – 1 шт;
• Конфузор для всасывания воздуха без вихрей – 1 шт;
• Сетчатый фильтр для конфузора – 1 шт;
• Спрямляющие решетки – 1 шт;
• Крепление ПВД – 1 шт;
• Приёмник воздушного давления – 1 шт.;
• Комплект геометрических тел для обдувания и определения распределения давления и аэродинамических коэффициентов – 1 комплект;
• Детали для опытов по аэродинамике – 1 комплект.
В комплект входит:
• Набор из 3 круглых дисков (диаметры: 40, 56 и 80 мм) – 1 шт;
• Крепежный стержень для объемных тел – 2шт;
• Ниточный гребень для демонстрации линий потока – 1 шт.
Лаборатория обеспечивает выполнение следующего списка лабораторных работ:
1. Определение скорости потока в рабочей части аэродинамической трубы.
2. Определение поля динамических и статических давлений в рабочей части аэродинамической трубы.
3. Статическое давление в узком сечении.
4. Измерение зависимости сопротивления воздуха от скорости ветра.
5. Коэффициент лобового сопротивления: соотношение между сопротивлением воздуха и формой тела.
6. Распределение давления по поверхности тела вращения при дозвуковых скоростях потока.
7. Изучения распределения давления по поверхности простых тел (обдув простых тел сферы и конуса).
8. Распределение давления по поверхности крыла с использованием дренированной модели.
Комплект геометрических тел для обдувания и определения распределения давления и аэродинамических коэффициентов (1 комплект):
• Сфера дренированная;
• Конус дренированный;
• Дренированная модель крыла.
Предустановленное специализированное программное обеспечение Программный комплекс «Лабораторный комплекс «Аэродинамическая Труба»» (русская версия; срок использования – срок действия исключительного права на программы для ЭВМ, способ использования – воспроизведение, ограниченное инсталляцией, запуском и осуществлением любых действий, связанных с функционированием программы). Программное обеспечение предназначено для управления измерительным комплексом и автоматизации проведения лабораторных работ. ПО позволяет снимать характеристики давления, визуализировать графики распределений и генерировать отчет по работе в формате PDF.
Габариты комплекса в упаковке «брутто»:
• Модель 200 – Габариты и вес комплекса (брутто):
• Максимальные ДхШхВ(мм): 2700x850x1650;
• Вес: не более 250 кг.
