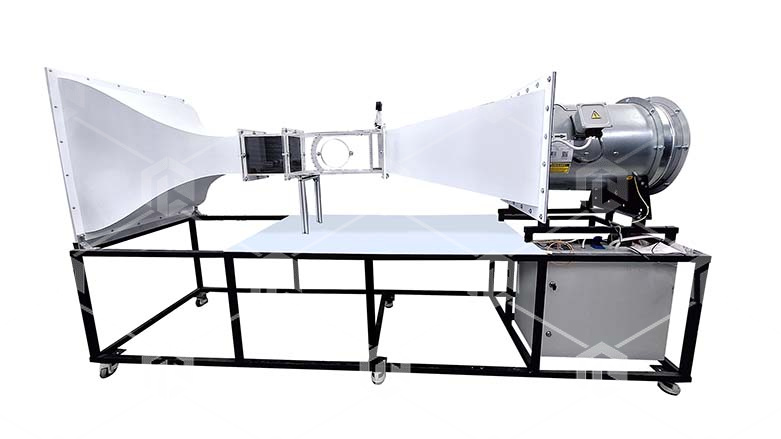

Стенд предназначен для изучения закономерностей движения воздуха, а также характеристик тел, движущихся в воздухе с помощью малогабаритной аэродинамической трубы и специального программного обеспечения. Аэродинамическая труба поставляется в исполнении на пространственной несущей раме, без мебели. Размер рабочей области 500х200х200 мм (ДхШхВ). Данная вариация комплекса представляет собой максимально упрощенный вариант поставки без дополнительных учебных модулей, с целью дооснащения уже существующих лабораторий или для проведения узконаправленных экспериментов.
Лаборатория обеспечивает выполнение следующего списка лабораторных работ:
- Определение скорости потока в рабочей части аэродинамической трубы (определение скорости ветра с помощью приемника воздушного давления);
- Определение поля динамических и статических давлений в рабочей части аэродинамической трубы (определение эпюры скоростей в трубе круглого сечения);
- Статическое давление в узком сечении;
- Распределение давления по поверхности сферы с использованием дренированной модели;
- Обтекание воздушным потоком различных тел.
- Аэродинамическая труба;
- Программное обеспечение на носителе;
- Набор комплектующих для базовых экспериментов.
- Корпус трубы, с размером рабочей области 500х200х200 мм (ДхШхВ);
- Скорость воздушного потока в рабочей области, не менее 20 м/с;
- Ручной дифференциальный измеритель давления;
- Диффузор для подключения к вентилятору – 1 шт;
- Конфузор для всасывания воздуха без вихрей – 1 шт;
- Сетчатый фильтр для конфузора – 1 шт;
- Спрямляющие решетки – 1 шт;
- Крепление ПВД – 1 шт;
- Приемник воздушного давления – 1 шт;
- Комплект геометрических тел и деталей для опытов по аэродинамике – 1 комплект.
