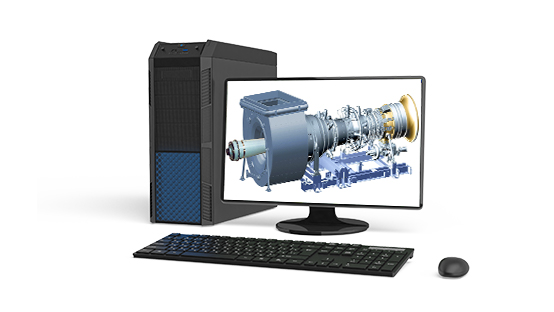

Данный комплекс позволяет с помощью трехмерной графики и наглядного действующего макета изучить устройство, принцип работы и конструкцию газотурбинной установки ПС-90 ГП-2. В данном комплексе реализованы подробные трехмерные модели, полностью аналогичные реальным узлам и деталям исследуемой ГТУ. Программное обеспечение содержит трехмерные разрезы основных элементов ГТУ, а также позволяет проиллюстрировать процесс её работы с помощью интерактивной анимации и текстовых аннотаций. По каждому элементу ГТУ приведена справочная информация об устройстве и принципе её действия. ПО позволяет изучать работу основных систем ГТУ. Комплекс может поставляться в комплекте с физическим действующим макетом ГТУ, приводимым в действие электромотором.
Действующий макет позволяет изучить кинематику подвижных частей турбин и компрессоров ГТУ и провести демонстрацию работы с возможностью включения и отключения различных ступеней компрессора действующей физической модели прямо из приложения. Физическая модель ГТУ позволяет повысить наглядность моделируемых процессов и лучше соотнести виртуальную копию ГТУ с физической реализацией.
Перечень лабораторных работ, проводимых на данном стенде:
- Изучение конструкции и принципа работы ГТУ;
- Тестирование знаний конструкции и назначения основных элементов реактивных двигателей;
- Отработка на модели визуализации типовых аварийных ситуаций;
- Изучение схем систем ГТУ и расположения основных узлов на цифровой копии.
Состав комплекса:
- Мобильный расчетный блок тренажера (АРМ) на стойке для воспроизведения графики – 1 шт;
- Устройство воспроизведения виртуальной реальности – 1 шт;
- Блок беспроводной связи с УВВР – 1 шт;
- Программное обеспечение комплекса на USB носителе – 1 шт;
- Руководство пользователя – 1 шт;
- Паспорт комплекса – 1 шт.
