Программно-аппаратный комплекс «Процедурный авиасимулятор-тренажер пилотирования начального уровня» Комплектация 4 Кабинная компоновка

Виртуальный лабораторный комплекс, Данный аппаратно-программный комплекс предназначен для выполнения виртуальных полетов на различных моделях авиационной техники с помощью виртуальных трехмерных моделей летательного аппарата и пилотажно-навигационного оборудования, а также физических органов управления аналогичных натуральным. Комплекс пригоден для приобретения базовых моторных навыков управления летательными аппаратами различного типа, а также для выполнения тренировочных полетов и отработки техники пилотирования ЛА курсантами и студентами авиационных училищ. Данный комплекс состоит из аппаратной части и программных модулей, построенных на единой программной платформе. Модуль авиационного симулятора содержит в себе подробную виртуальную модель воздушного судна полностью аналогичную реальному боевому или гражданскому самолету (перечень поддерживаемых ВС оговаривается отдельно) и может быть использован для обучения основам пилотирования BITD (Basic instrument training device) а также процедурной отработки начальных навыков пилотирования для определенных типов ВС, в том числе легкомоторных самолетов и малых вертолетов. Данный комплекс позволяет с помощью трехмерной графики и анимации, а также системы виртуальной реальности провести виртуальные учебные полеты и отрабатывать процедуры взлета, полета «по коробочке» и посадке в упрощенном режиме по готовым сценариям. В данном комплексе поддерживается использование систем трекинга положения головы, а также работа на динамических платформах с различным количеством степеней свободы и системах виртуальной реальности.

ДАННЫЙ ВИРТУАЛЬНЫЙ УЧЕБНЫЙ КОМПЛЕКС ПОДХОДИТ ДЛЯ ПРИОБРЕТЕНИЯ ТЕОРЕТИЧЕСКИХ И ПРАКТИЧЕСКИХ ЗНАНИЙ ПО ПИЛОТИРОВАНИЮ АВИАЦИОННОЙ ТЕХНИКИ, В ТОМ ЧИСЛЕ:

1. Отработка процедур подготовки к взлёту с помощью виртуальной модели ВС и кокпита;
2. Отработка техники пилотирования ЛА по установленному маршруту в районе аэродрома;
3. Отработка базовых моторных навыков управления ЛА самолетного типа;
4. Отработка базовых навыков управления ЛА вертолетного типа;
5. Изучение основных теоретических аспектов и отработка стандартного полета «по коробочке»

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ КОМПЛЕКСОВ В КАЧЕСТВЕ ТРЕНАЖЕРА ДЛЯ НАЧАЛЬНОЙ ПОДГОТОВКИ:

• Снижение стоимости подготовки и упрощение логистики и инфраструктуры тренажеров;
• Богатый ассортимент модулей дополнительных моделей ВС: как самолетов, так и вертолетов;
• Возможность применения тренажёра для самоконтроля и отработки навыков пилотирования;
• Возможность обновления комплекса и добавления новых моделей ВС и учебных задач;
• Высокая надежность комплекса и отсутствие необходимости сложного обслуживания;
• Модульность: возможность дооснащения аппаратными модулями и динамическими платформами.

ОСОБЕННОСТИ КОМПЛЕКСА:

1. Встроенный редактор сценариев и задач;
2. Работа в многопользовательском режиме с возможностью полета в одном ЛА с инструктором;
3. Интерактивные 3D кабины с возможностью управления мышью или физическими органами управления для большинства самолетов. Точные модели полета, детальные системы и аутентичные звуки;
4. Реалистичное виртуальной окружение кабины с действующим приборным оборудованием;
5. Наличие богатой документации и системы для обучения выполнению полетов;
6. Поддержка смены времени суток и имитации различных погодных условий;
7. Поддержка дополнительных сенсорных экранов и гибкая конфигурация виртуального кокпита;
8. Полная поддержка систем виртуальной реальности и динамических много осевых платформ;

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ КОМПЛЕКСА, БЛОК «АВИАСИМУЛЯТОР»
Представляет собой специализированное программное обеспечение, предустановленное на персональный компьютер, а также на специализированном носителе. Программная часть тренажера базируется на расширенной профессиональной версии ядра X-Plane или MSFS с предустановленными сценариями и моделями ЛА по желанию заказчика. В комплексе поддерживается система продвинутого моделирования физической модели ЛА, которая позволяет реалистично имитировать различные аэродинамические эффекты такие как сваливание, покачивание с крыла на крыло, штопор и т. д. Также в комплексе поддерживается моделирование поведения ЛА на земле — реалистичная физика сил инерции, скольжения, работы амортизаторов, тормозной системы. Программное обеспечение состоит из модулей:

• Модуль обучения основам пилотирования в виде интерактивных учебных заданий с интерактивными подсказками и текстовыми пояснениями;
• Модуль непосредственного пилотирования;
• Модуль редактора сценариев и полетных заданий;
• Модуль интерактивной справки по конструкции и устройству ЛА.

Перечень летательных аппаратов самолетного типа, которые могут быть реализованы в симуляторе:

• Cessna 172 в качестве модели базового легкомоторного самолёта;
• Beechcraft King Air или аналоги – в качестве легкого двухдвигательного самолёта
• Airbus A330 или B737-800 – в качестве современного пассажирского лайнера;
• Sukhoi SSJ-100 или Ту-204/214 – в качестве отечественных моделей пассажирских лайнеров;

Перечень летательных аппаратов вертолетного типа, которые могут быть реализованы в симуляторе:

• Ми – 2, Ми-8;
• Sikorsky S-76, Robinson R22, Eurocopter;
• Возможны варианты вертолетов Robinson по запросу или другие типы ВС вертолетного типа.

*Возможно расширение перечня моделей или замена типов ВС на необходимые заказчику (По согласованию)

Перечень отрабатываемых на симуляторе навыков:

• Изучение назначения и принципа работы пилотажно-навигационного оборудования самолета;
• Отработка процедуры взлета:
• Запуск двигателя, предполетные процедуры;
• Руление;
• Взлет;
• Отработка полетов по «коробочке»;
• Отработка процедуры посадки;
• Отработка ночных полетов;
• Отработка особых случаев в полете.

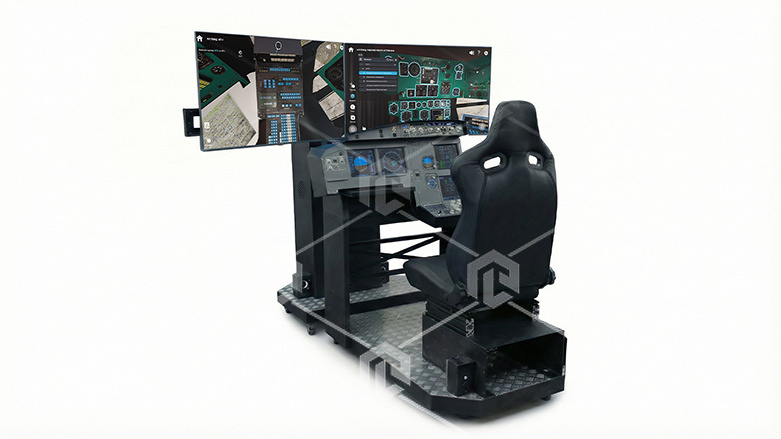

Комплектация 4 Кабинная компоновка:

1. Рабочее место пилота с креслом – 1 шт;
2. Каркас имитатор кокпита с приборными панелями самолета, выполненный из МДФ – 1 шт;
3. Беспроводная VR гарнитура для воспроизведения ПО – 1 шт;
4. Устройство связи с беспроводной гарнитурой – 1 комплект;
5. Интегрированный в раму расчетный блок;
6. Широкоформатная панель диагональю не менее 43 дюймов, установленные под углом, равному углу между стеклами в кабине самолета – 2 шт;
7. Светозащитная перегородка тренажера - 1 шт;
8. Дополнительный сенсорный МФИ для инструктора и информации – 1 шт;
9. Беспроводная компьютерная гарнитура с подключением по USB – 1 компл;
10. Органы и панели для управления самолетом;
• Потолочная панель - 1 шт;
• Панель управления FCU+EFIS - 1 шт;
• Панель имитатор MCDU - 1 шт;
• Штурвал для управления самолетом – 1 шт;
• Специализированные педали – 1 шт;
• Основная ручка управления самолетом (сайдстик) с блоком РУД – 1 шт;
• Панель управления системами самолета – 1 шт;
11. Аппаратура управления БПЛА – 1 шт;
12. Программное обеспечение – авиасимулятор;
13. Программное обеспечение – Тренажер БПЛА различных типов VR.
