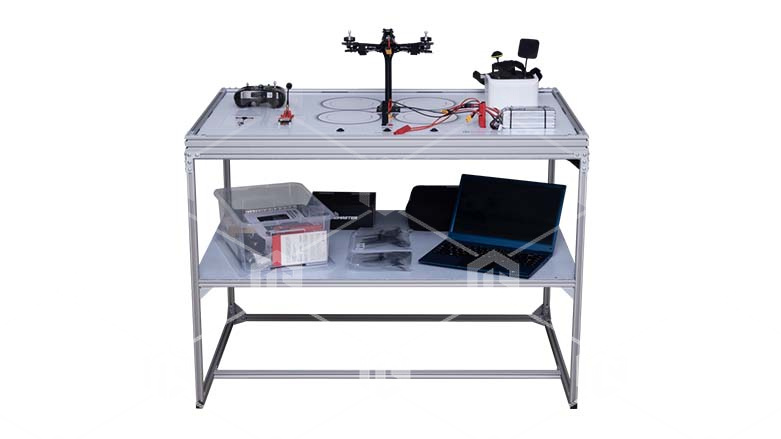

Лабораторный стенд представляет из себя учебный комплекс, предназначенный для подготовки специалистов по сборке программированию и эксплуатации беспилотных летательных аппаратов FPV класса, предназначенных дл скоростных полетов и маневрирования в ACRO режиме.
Комплекс позволяет получить базовые знания по устройству и сборке аппаратов, а также навыки его технического обслуживания, диагностики и устранения неисправностей. Также комплекс позволяет изучить базовые аспекты тонкой настройки и программирования системы стабилизации дрона с помощью PID регуляторов. Данный комплекс выполнен в виде стенд-планшета, с защитным колпаком на котором жестко закреплен действующий образец изучаемого прототипа ЛА мультироторного типа, основанный на реальном прототипе ЛА с 5-7 дюймовыми пропеллерами. Все электрические связи между узлами аппарата выполнены в виде штырьковых разъемных соединений со свободным коном для пайки и разъединяются в любой момент для осуществления сборки или внесения неисправностей. С помощью данного комплекса реализуется процесс обучения устройству электроники и электрических связей БПЛА, а также приобретение навыков по обслуживанию, диагностике и исправлению неисправностей FPV аппаратов.
К стенду прилагается специально разработанное методическое пособие, с имитацией различных дефектов в таких узлах как: моторы, питание, система управления, полётный контроллер, пропеллеры и прочее.
Преподаватель вносит неисправность вручную с помощью приложенного пособия, или устанавливает заранее неисправный модуль на аппарат, а затем передает его на диагностику испытуемому. Студенту необходимо выявить неисправность и устранить её. Дефекты имею разный уровень сложности и в некоторых случаях имеют несколько вариантов решения.
Комплекс позволяет провести изучение и диагностику следующих электрических систем и связей изучаемых аппаратов:
- Система управления
- Система питания
- Система съемки
- Система радиосвязи
- Система видеосвязи
- Система крепления узлов и проводки
- Система отклонения аэродинамических рулей
Общий состав комплекса:
- Аппаратный модуль для проведения сборки и наладки БПЛА – 1 шт.
- Аппаратный модуль -имитатор НСУ для программирования аппарата и приема телеметрии – 1 шт.
- Интерактивный учебный модуль «Конструкция и сборка БПЛА»
- Ресурсный набор ЗИП и инструментов для сборки диагностики и ремонта модулей беспилотного летательного аппарата и работы на комплексе – 1 комплект.
- Методическое пособие по внесению, выявлению, исправлению и оценке эксплуатационных неисправностей в печатном виде.
- Руководство пользователя – 1 шт.
- Паспорт комплекса – 1 шт.
