Лабораторный стенд «Диагностика и ремонт БПЛА типа «крыло»

Артикул: ФАК-ДРЛАК-01
Цена по запросу
Стоимость указана без НДС.
Предложение не является публичной офертой.

Описание

Лабораторный стенд представляет из себя учебный комплекс, предназначенный для подготовки специалистов по сборке программированию и эксплуатации беспилотных летательных аппаратов разных классов.

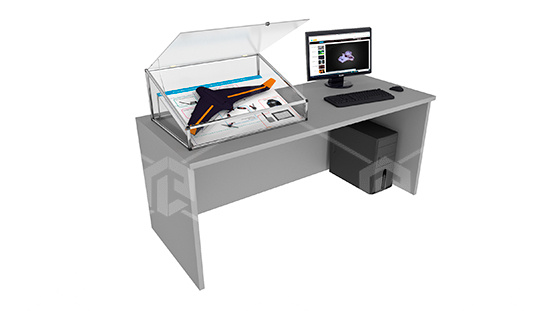

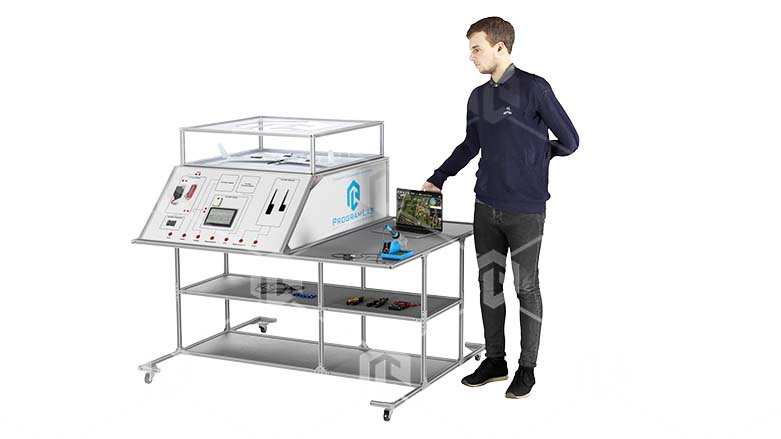

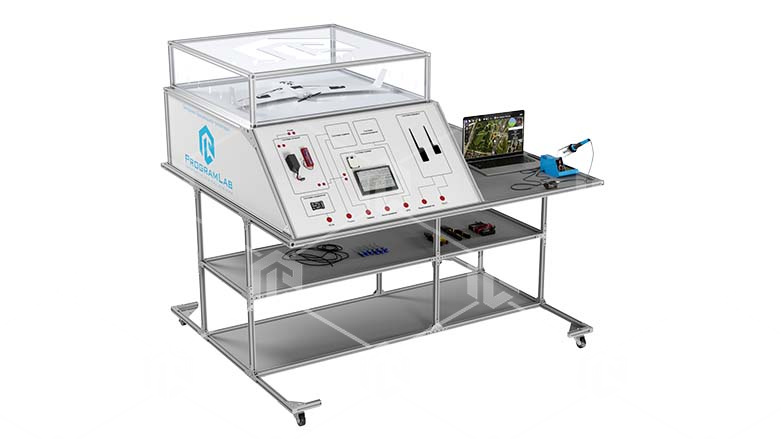

Специалист в этой области разрабатывают, конструируют, осуществляют техническое обслуживание, локализуют и устраняют неисправности оборудования, программируют системы управления беспилотных авиационных систем. Данный комплекс выполнен в виде стенд-планшета, с защитным колпаком на котором жестко закреплен действующий образец изучаемого прототипа ЛА типа крыло, основанный на реальном прототипе ЛА. Все электрические связи между узлами аппарата выполнены в виде штырьковых разъемных соединений со свободным коном для пайки и разъединяются в любой момент для осуществления сборки или внесения неисправностей. С помощью данного комплекса реализуется процесс обучения устройству электроники и электрических связей БПЛА, а также приобретение навыков по диагностике и исправлению неисправностей в БПЛА разных типов.

К стенду прилагается специально разработанное методическое пособие, с имитацией различных дефектов в таких узлах как: моторы, питание, система управления, полётный контроллер, пропеллеры и прочее.

Преподаватель вносит неисправность вручную с помощью приложенного пособия, или устанавливает заранее неисправный модуль на аппарат, а затем передает его на диагностику испытуемому. Студенту необходимо выявить неисправность и устранить её. Дефекты имею разный уровень сложности и в некоторых случаях имеют несколько вариантов решения.

Комплекс позволяет провести изучение и диагностику следующих электрических систем и связей изучаемых аппаратов:

  1. Система управления
  2. Система питания
  3. Система осевой стабилизации камеры
  4. Система съемки
  5. Система радиосвязи
  6. Система видеосвязи
  7. Система крепления узлов и проводки

Перечень вносимых в конструкцию БПЛА дефектов:

  • Дефекты ВМГ (винт);
  • Дефекты ВМГ (мотор);
  • Дефекты системы питания (батарея);
  • Дефекты системы радио канального управления;
  • Дефекты полетного контроллера;
  • Дефекты регулятора тяги Регулятор тяги;
  • Дефекты системы позиционирования
Общий состав комплекса:
  1. Аппаратный модуль для проведения сборки и наладки БПЛА – 1 шт.

  2. Аппаратный модуль -имитатор НСУ для программирования аппарата и приема телеметрии – 1 шт.

  3. Интерактивный учебный модуль: Виртуальный учебный комплекс «Сборка, ремонт и эксплуатация БПЛА различных типов»

  4. Ресурсный набор ЗИП и инструментов для сборки диагностики и ремонта модулей беспилотного летательного аппарата и работы на комплексе – 1 комплект.

  5. Методическое пособие по внесению, выявлению, исправлению и оценке эксплуатационных неисправностей в печатном виде.

  6. Руководство пользователя – 1 шт.

  7. Паспорт комплекса – 1 шт.

Габариты и вес комплекса (брутто):

  • Максимальные ДхШхВ(мм): 1400x1000x450;

  • Вес, кг: не более 80.
