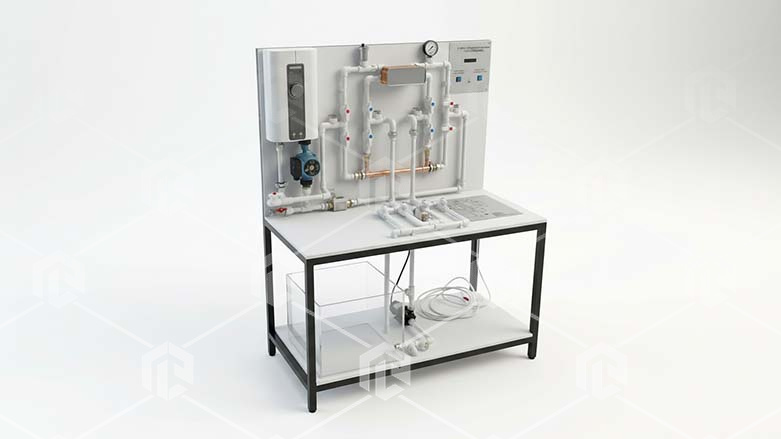

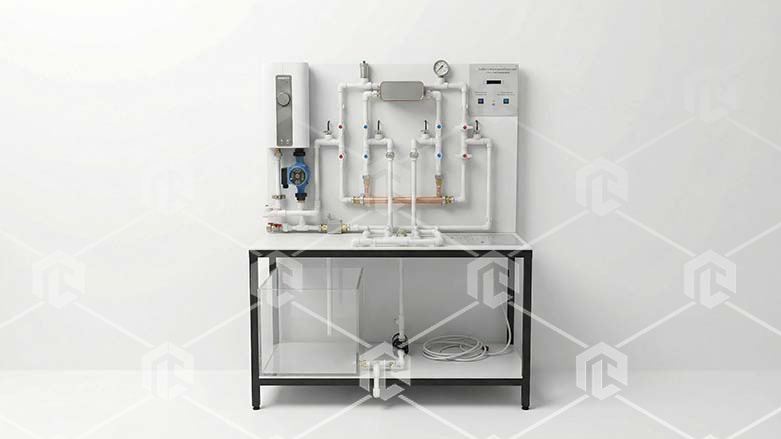

Лабораторный стенд предназначен для практического изучения устройства, принципов действия и эксплуатационных характеристик теплообменных аппаратов различных типов, в частности пластинчатого теплообменника и теплообменника типа «труба в трубе».
Он позволяет студентам проводить экспериментальные исследования процессов теплообмена в прямоточных и противоточных схемах, измерять ключевые параметры потоков теплоносителей, анализировать влияние направления движения жидкостей и физико-химических свойств среды на эффективность теплообмена. Стенд обеспечивает безопасное и наглядное освоение теоретических основ теплопередачи, развитие навыков расчета тепловой нагрузки и оптимизации теплообменных процессов в реальных условиях.
В комплектность изделия входят следующие элементы и изделия:
- Несущая рама (металлический профиль) – 1 шт.
- Насос подачи горячей воды – 1 шт.
- Насос подачи охлаждающей воды – 1 шт.
- Теплообменник "Труба в трубе" – 1 шт.
- Емкость для воды – 1 шт.
- Устройство защитного отключения (дифференциальный автомат) 1шт.
- Паспорт – 1 шт.
- Водонагреватель – 1 шт.
- Счетчик воды – 2 шт.
- Вентиль – 15 шт.
- Манометр – 1 шт.
- Датчики температуры – 4 шт.
- Датчик давления – 2 шт.
Электропитание изделия осуществляется от 1-о фазной сети переменного тока линейным напряжением 220В+-20В и частотой 50Гц
Мощность, потребляемая изделием от сети, не более 4,5 кВт.
Габаритные размеры не более, мм 1600х700х1600мм.
Масса изделия не более 70 кг.
Лабораторные работы:
- Проведение испытаний теплообменников в прямоточной и противоточной схемах подключения.
- Измерение расходов и температур теплоносителей на входе и выходе горячего и холодного контуров.
- Закрепление понимания физической природы теплообмена между горячей и холодной средами, анализ факторов оптимизации процесса.
- Изучение конструкции пластинчатого теплообменника и расчет тепловой нагрузки в зависимости от направления потоков.
- Изучение конструкции теплообменника типа "труба в трубе" и определение тепловой мощности при разных направлениях движения жидкостей.
- Исследование влияния теплофизических характеристик охлаждающей среды на интенсивность теплообмена.
