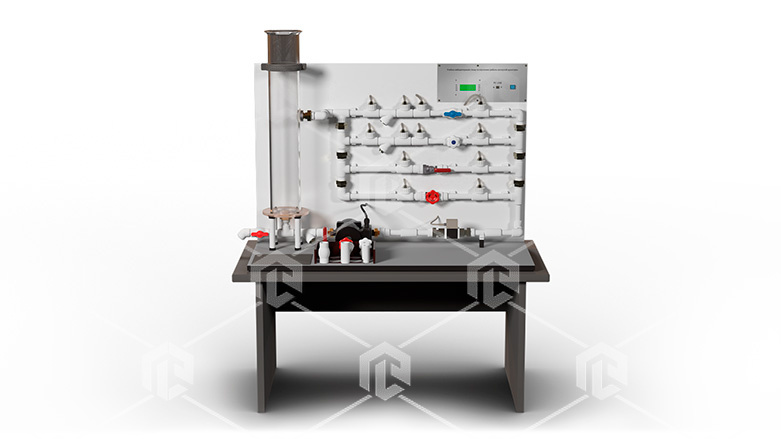

Учебный лабораторный стенд «Изучение работы запорной арматуры»

Учебный стенд предназначен для студентов инженерных и технических специальностей, изучающих сантехнические системы, гидравлику, водоснабжение и эксплуатацию трубопроводов. Стенд позволяет на практике исследовать конструкции, характеристики и эксплуатационные особенности запорной арматуры и трубопроводных систем.

Основные компоненты стенда:

• Лабораторный стол
• Пульт управления для настройки экспериментов.
• Набор соединительных труб, шлангов и запорной арматуры, включая вентили, краны, обратный клапан и муфты, для изучения их конструкции и функционирования.
• Циркуляционный насос и бак для воды для создания рабочей гидравлической системы.
• Расходомер с импульсным выходом и комплект датчиков давления для измерения гидравлических параметров.
• Многоканальная плата автоматического сбора данных, подключаемая к компьютеру, для обработки результатов экспериментов.
• Программное обеспечение и методические описания для выполнения лабораторных работ.

Технические характеристики:

• Размеры: длина 1200 мм, ширина 600 мм, высота 1000 мм.
• Питание: 220 В, потребляемая мощность 1 кВт.

 Задачи изучения:

• Определение и построение основных характеристик запорной арматуры.
• Изучение потерь давления и расхода на различных типах запорной арматуры.
• Ознакомление с конструкциями запорной арматуры, применяемой в системах водоснабжения.
• Определение потерь напора на местных сопротивлениях в трубопроводах.
• Ревизия запорной арматуры (вентили, краны, задвижки).

Стенд формирует у студентов практические навыки работы с сантехническим оборудованием, понимание гидравлических процессов в трубопроводах и умение проектировать и обслуживать системы водоснабжения. Он развивает навыки анализа данных, диагностики и ревизии арматуры, а также понимание стандартов эксплуатации инженерных систем.
