Типовой комплект учебного оборудования «Горизонтальные отстойники»

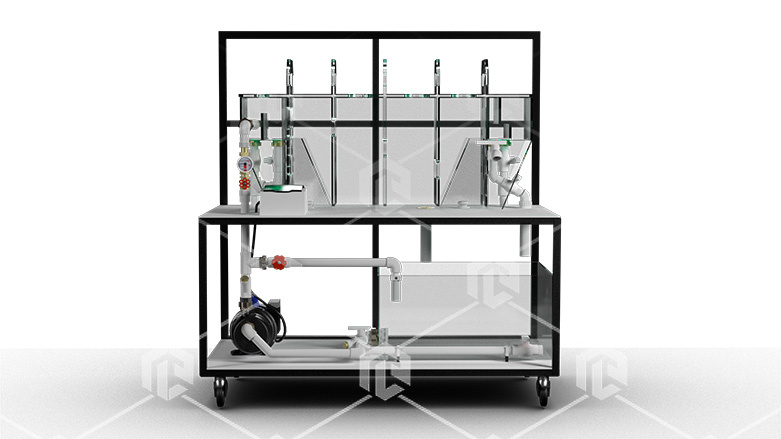

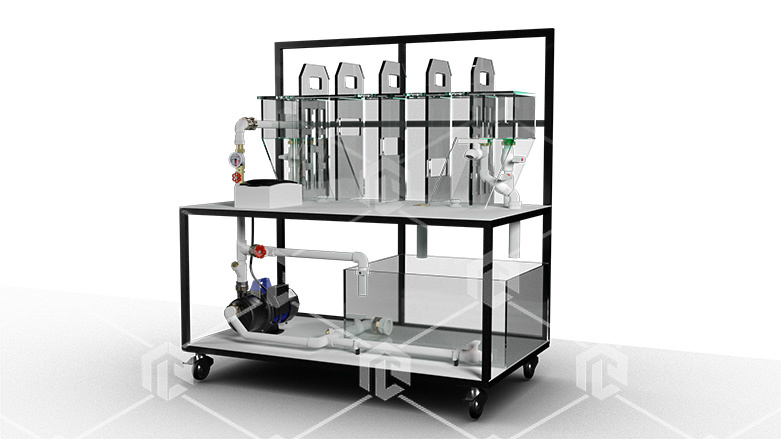

Стенд включает в себя модель горизонтального отстойника и системы питания. Резервуар заполняется водой от водопровода. Вода насосом подается из резервуара в распределительный лоток отстойника, куда также подается раствор трассера. Расход воды фиксируется с помощью водосчетчика. Перемешивание загрязненной жидкости в резервуаре осуществляется байпасной линией.
Стенд позволяет определять коэффициент объемного использования горизонтального отстойника и эффективности его работы.
Стенд выполнен в напольном, моноблочном исполнении и представляет собой несущую раму из металлической трубы квадратного сечения, окрашенной порошковой краской, с панелью из пластика с нанесенной на нее гидравлической схемой методом шелкографии.
На стенде стационарно смонтированы и соединены в единую рабочую систему, посредством металлопластиковых труб, входящие в состав компоненты:
- модель горизонтального отстойника
- резервуар воды
- насос
- система ввода трассера
- водосчетчик
- водопроводная арматура (запорные краны, соединительные элементы
В состав входит программное обеспечение комплекса.
Технические характеристики:
- Габаритные размеры стенда: 1200х700х1000 мм
- Предельное давление: 3,5 атм.
- Электропитание от сети переменного тока: напряжением 220 ± 22 В, частотой 50 ± 0,4 Гц
- Потребляемая мощность: 3,5 кВт
- Масса: 90 кг.
