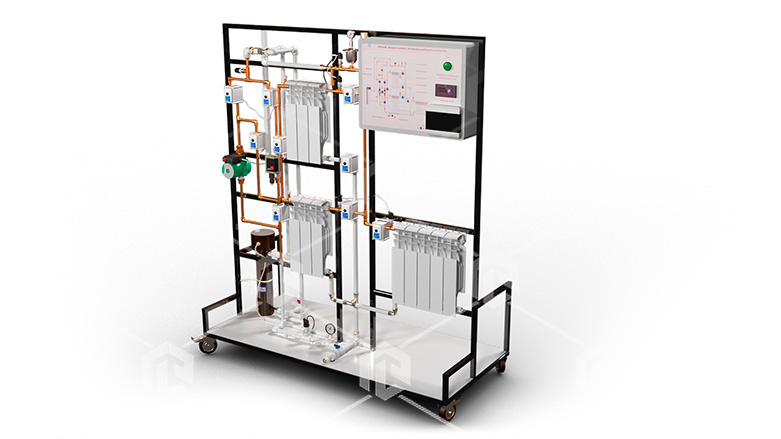

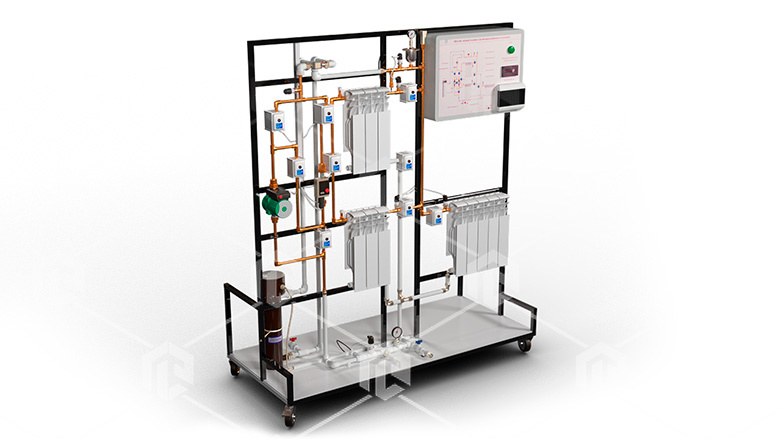

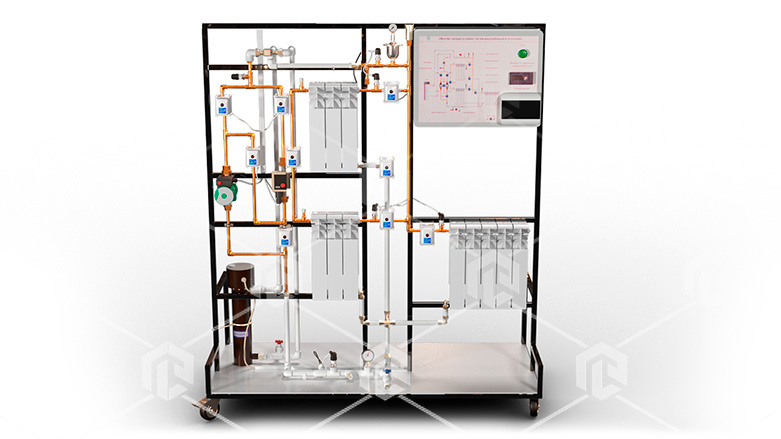

Типовой комплект учебного оборудования «Монтаж, наладка и ремонт систем водоснабжения и отопления»

Входящие в комплект поставки элементы трубопроводов, фитинги и паяльные станции позволяет учащимся самостоятельно собирать собственные водопроводные схемы, используя арматуру и трубы различных видов и типов.Наличие датчиков температуры позволяет проводить измерения теплоотдачи отопительных приборов.

Компоновкой стенда предусмотрено устройство трубопроводов из различных материалов – медь, полипропилен и металлопластик. Это дает возможность сравнить эти виды труб по надежности, простоте монтажа.

Управление работой установки осуществляется программным обеспечением ВИВА при помощи сенсорного 22” дисплея. Во время работы на монитор выводится рабочая схема установки, на которой отображаются все параметры: температура, давление, расход жидкости-теплоносителя.

В состав комплекса входят:

• Рама;
• Трубы (металлопластиковые, полипропиленовые, медные);
• Труборез;
• Комплект сварочного оборудования для полипропиленовых труб;
• Насос циркуляционный;
• Насос циркуляционный с частотным регулированием;
• Запорно-регулирующая арматура;
• Краны шаровые;
• Электрокотел;
• Радиаторные батареи;
• Манометр;
• Электронный датчик температуры;
• Панельный компьютер с сенсорным монитором;
• Программное обеспечение комплекса

Технические характеристики стенда:

• Габаритные размеры, мм: 1900х1750х800;
• Предельное давление, атм: 3,5;
• Электропитание от сети переменного тока
  - напряжением, В: 220 ± 22
  - частотой, Гц: 50 ± 0,4;

• Потребляемая мощность, кВт: 4,5;
• Масса, кг: 170.
