Лаборатория «Аэродинамика и аэромеханика ЛА Модель 300, базовая» К1

Артикул: ВАК-АДАММ-01

от 1 408 770 руб.

Стоимость указана без НДС.
Предложение не является публичной офертой.

Условия доставки
и оплаты

Описание

Лаборатория «Аэродинамика и аэромеханика ЛА Модель 300, базовая» К1 предназначена для изучения закономерностей движения воздуха, а также характеристик тел, движущихся в воздухе с помощью малогабаритной аэродинамической трубы и специального программного обеспечения.

Лабораторный комплекс включает в себя учебно-исследовательский стенд в виде малогабаритной аэродинамической трубы, и компьютер с предустановленным управляющим ПО. Также комплекс может включать ПО «Аэродинамика самолетов и аэродинамические схемы», позволяющее произвести визуализацию и изучение основных аэродинамических сил, действующих на самолеты с разными аэродинамическими схемами.

Комплектация 1, базовая.
Состав:

Малогабаритная аэродинамическая труба;
Комплект обеспечения для стандартного перечня работ (8 работ);
Персональный компьютер с предустановленным управляющим ПО.

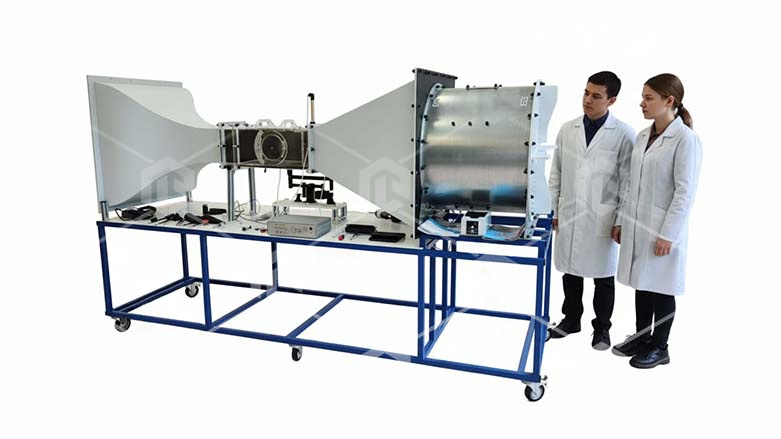

Мобильная малогабаритная аэродинамическая труба, в один комплект входит:
Корпус трубы, с размером рабочей области, (ДхШхВ):

модель 300 – 1000х300х300;

Габариты трубы не менее, мм:

модель 300 – 5000x1100x1750 (необходимо пространство вокруг, не менее 2 м);

Скорость воздушного потока в рабочей области, не менее м/с:
модель 300 – 18; Мощность не более 7 Квт, 3 фазы 50Гц (частотный преобразователь).

Измерительный комплекс, соединяемый с ПК для снятия показаний и оценки характеристик;
Диффузор для подключения к вентилятору – 1 шт;
Конфузор для всасывания воздуха без вихрей – 1 шт;
Сетчатый фильтр для конфузора – 1 шт;
Спрямляющие решетки – 1 шт;
Крепление ПВД – 1 шт;
Приёмник воздушного давления – 1 шт.;
Комплект геометрических тел для обдувания и определения распределения давления и аэродинамических коэффициентов – 1 комплект;
Детали для опытов по аэродинамике – 1 комплект.
В комплект входит:
Набор из 3 круглых дисков (диаметры: 40, 56 и 80 мм) – 1 шт;
Крепежный стержень для объемных тел – 2 шт;
Ниточный гребень для демонстрации линий потока – 1 шт.

Лаборатория обеспечивает выполнение следующего списка лабораторных работ:

Определение скорости потока в рабочей части аэродинамической трубы.
Определение поля динамических и статических давлений в рабочей части аэродинамической трубы.
Статическое давление в узком сечении.
Измерение зависимости сопротивления воздуха от скорости ветра.
Коэффициент лобового сопротивления: соотношение между сопротивлением воздуха и формой тела.
Распределение давления по поверхности тела вращения при дозвуковых скоростях потока.
Изучения распределения давления по поверхности простых тел (обдув простых тел сферы и конуса).
Распределение давления по поверхности крыла с использованием дренированной модели.

Комплект геометрических тел для обдувания и определения распределения давления и аэродинамических коэффициентов (1 комплект):

Сфера дренированная;
Конус дренированный;
Дренированная модель крыла.

Габариты комплекса в упаковке «брутто»:
• Максимальные ДхШхВ(мм): 3000x1400x1850;
• Вес: не более 300 кг.
