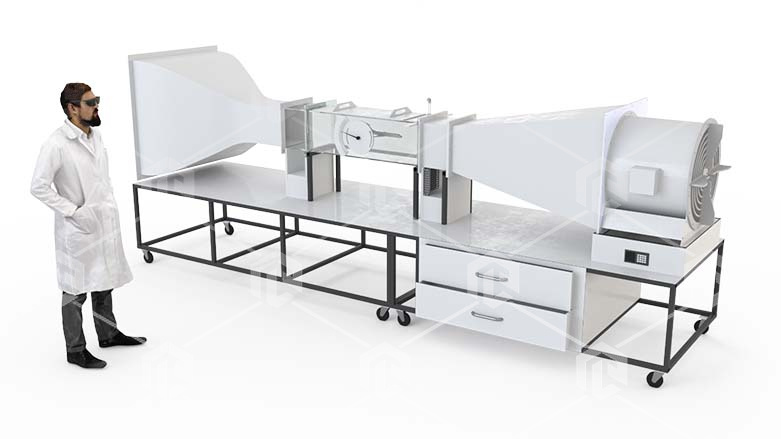

Стенд «Малогабаритная аэродинамическая труба» Модель 300

Комплектация:

• Аэродинамическая труба;

• Программное обеспечение на носителе;

• Набор комплектующих для базовых экспериментов.

Мобильная малогабаритная аэродинамическая труба, в один комплект входит:

• Корпус трубы, с размером рабочей области 1000х300х300 мм (ДхШхВ);

• Скорость воздушного потока в рабочей области, – до 20 м/c;

• Потребляемая мощность двигателя: не более 7,5 КВт 380В 50Гц

• Ручной дифференциальный измеритель давления;

• Диффузор для подключения к вентилятору – 1 шт;

• Конфузор для всасывания воздуха без вихрей – 1 шт;

• Сетчатый фильтр для конфузора – 1 шт;

• Спрямляющие решетки – 1 шт;

• Крепление ПВД – 1 шт;

• Приемник воздушного давления – 1 шт;

• Комплект геометрических тел для обдувания и определения распределения давления и аэродинамических коэффициентов – 1 комплект;

• Детали для опытов по аэродинамике – 1 комплект.

Лаборатория обеспечивает выполнение следующего списка лабораторных работ:

1. Определение скорости потока в рабочей части аэродинамической трубы. (Определение скорости ветра с помощью приемника воздушного давления).

2. Определение поля динамических и статических давлений в рабочей части аэродинамической трубы. (Определение эпюры скоростей в трубе круглого сечения).

3. Статическое давление в узком сечении.

4. Распределение давления по поверхности сферы с использованием дренированной модели.

5. Обтекание воздушным потоком различных тел.
