Учебный лабораторный стенд "Волоконно-оптический гироскоп и эффект Саньяка"

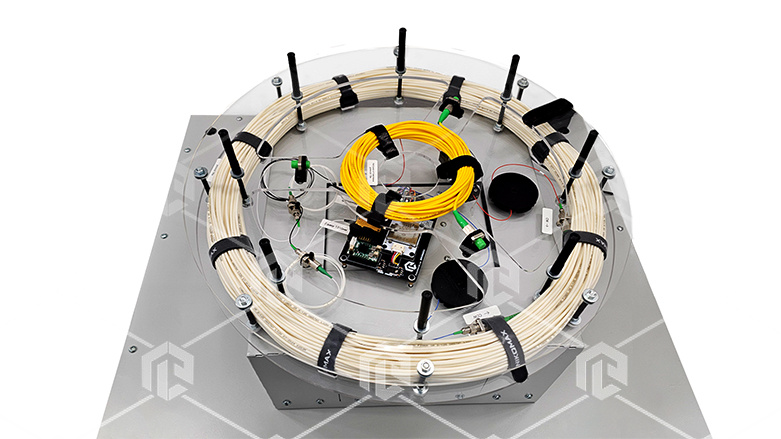

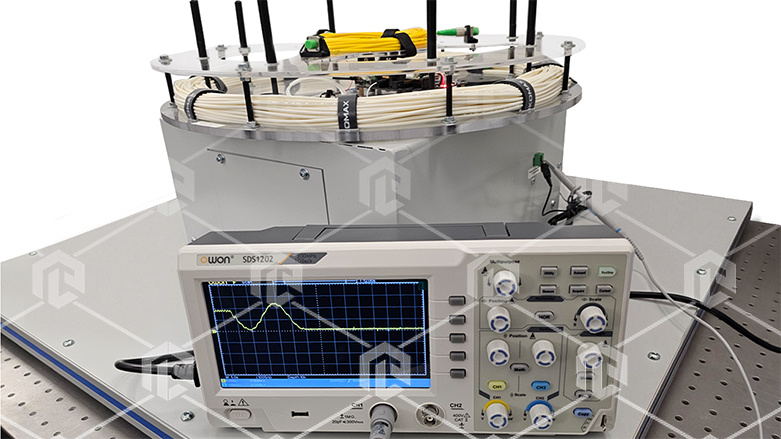

Лабораторный стенд предназначен для подготовки специалистов в области гироскопии, механики и навигации. Комплекс включает в себя лабораторную установку и программное обеспечение для снятия характеристик и управления стендом. В основе измерительной системы лежит интерферометрический принцип для измерения интенсивности и разности фаз сигнала с последующим выводом результатов в виде напряжения на высокочувствительном вольтметре или осциллограф. Специальный блок переводят фазу Саньяка в изменение амплитуды переменного сигнала, Интерферометр ВОГ работает за счет разделения светового луча лазера на два световых луча, которые движутся в противоположных направлениях и снова соединяются вместе с помощью оптического разветвителя. Разница в угловой скорости между двумя световыми лучами вызывает разные фазовые углы, которые обнаруживаются специализированным фотодиодом. Электрическая схема с фотодиодом выдает ток или напряжение, зависящее от разности фаз между двумя световыми лучами. Прилагаемое программное обеспечение позволяет контролировать угловую скорость поворотного стола, а также выбирать направление вращения и измерять параметры для построения зависимости выходного напряжения от скорости вращения установки и определения масштабного коэффициента и погрешностей.
Комплекс включает в себя лабораторную установку и программное обеспечение для снятия характеристик и управления стендом. В основе измерительной системы лежит интерферометрический принцип для измерения интенсивности и разности фаз сигнала с последующим выводом результатов в виде напряжения на высокочувствительном вольтметре или осциллографе. Специальный блок переводят фазу Саньяка в изменение амплитуды переменного сигнала, Интерферометр ВОГ работает за счет разделения светового луча лазера на два световых луча, которые движутся в противоположных направлениях и снова соединяются вместе с помощью ответвителя. Разница в угловой скорости между двумя световыми лучами вызывает разные фазовые углы, которые обнаруживаются фотодиодом. Фотодиод выдает напряжение, зависящее от разности фаз между двумя световыми лучами.

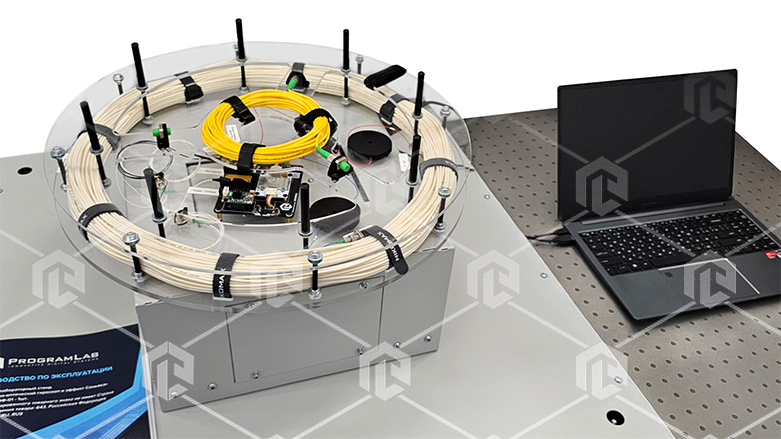

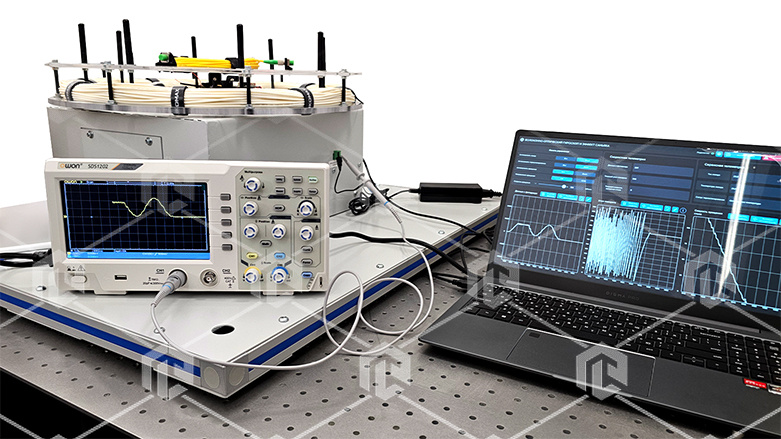

Прилагаемое программное обеспечение позволяет контролировать угловую скорость поворотного стола а также выбирать направление вращения и измерять параметры для построения зависимости выходного напряжения от скорости вращения установки и определения масштабного коэффициента и погрешностей.
