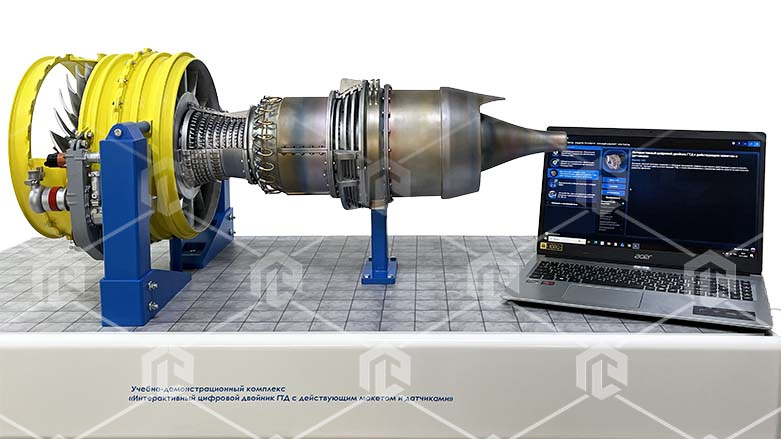

Учебно-демонстрационный комплекс «Интерактивный цифровой двойник ГТД с действующим макетом и датчиками» позволяет с помощью трехмерной графики и наглядного действующего макета изучить устройство, принцип работы и конструкцию газотурбинной установки ПС-90 ГП-2 или аналогичной, а также визуализировать параметры работы макета на виртуальном цифровом двойнике.
Комплекс содержит в составе действующий физический макет-имитатор ГТУ, приводимый в действие скрытым бесколлекторным мотором.
Дополнительно в макет-имитатор интегрирована система сбора информации в виде набора датчиков, позволяющая снимать прямые и косвенные показателей работы макета для визуализации на цифровом двойнике в реальном времени с возможностью передачи во внешнее программное обеспечение.
В виртуальной части комплекса реализованы подробные трехмерные модели, полностью аналогичные реальным узлам и деталям исследуемой ГТУ. Программное обеспечение содержит трехмерные разрезы основных элементов ГТУ, а также позволяет проиллюстрировать процесс её работы, выполнить декомпозицию узлов и изучить работу систем. По каждому элементу ГТУ приведена справочная информация об устройстве.
Действующий макет позволяет изучить кинематику подвижных частей турбин и компрессоров ГТУ и провести демонстрацию работы с возможностью включения и отключения различных ступеней компрессора прямо из приложения. Физическая модель ГТУ позволяет повысить наглядность моделируемых процессов и лучше соотнести виртуальную копию ГТУ с физической реализацией, а также проводить интерактивную визуализацию параметров работы с выводом графиков и цифровых значений прямо на трёхмерной модели.
Перечень лабораторных работ, проводимых на данном стенде:
- Изучение общего устройства, кинематики и принципа работы ГТУ
- Отработка на модели визуализации параметров работы и показателей датчиков.
- Изучение схем систем ГТУ и расположения основных узлов на цифровой копии.
Перечень датчиков и параметров, интегрируемых в макет и передаваемых на ПК:
- Пьезоэлектрический датчик вибрации – измерение биения вала
- Датчик температуры воздуха
- Датчик момента на валу: измерения упора подшипников и косвенная оценка износа по сопротивлению
- Датчик частоты вращения вала
- Датчик потребляемой мощности для электромотора
Состав:
- Специализированное ПО на носителе;
- АРМ с МФИ 40 дюймов на специализированной стойке;
- Действующий физический макет двигателя, выполненный с помощью печати и фрезеровки.
Дополнительный модуль в виде действующего трехмерного макета сопряженного и гармонизированного с виртуальной копией двигателя. Макет имеет настольное исполнение и приводится в движение электродвигателем, управление осуществляется из программного обеспечения, возможно управление ступенями компрессора и подсветкой.
Характеристики макета:
- Материалы: пластик и металл.
- Усиленный металлический вал на опорных подшипниках
- Габариты с подмакетником: не менее 1200x600x600мм
- Основание: МДФ
- В комплекте защитный кофр из акрила
- Дополнительный транспортировочный кофр для перевозки
- Питание макета: автономное от Li-po аккумулятора или 220V
- Подключение макета к пк: USB-COM или TCP-IP Wi-Fi
- Максимальная частота опроса датчиков: не менее 10Гц
Габариты и вес комплекса (брутто):
- Максимальные ДхШхВ(мм): 1350x650x600;
- Вес: не более 75 кг.
