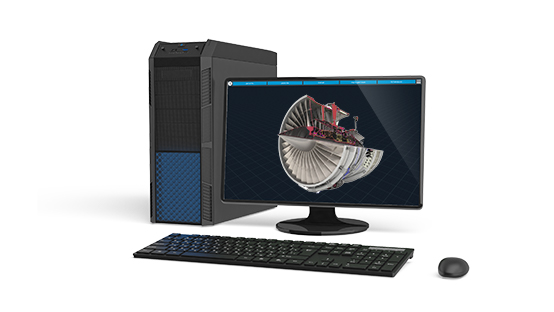

Данный комплекс позволяет с помощью трехмерной графики и наглядного действующего макета изучить устройство, принцип работы и конструкцию двухконтурного турбореактивного (ТРДД) двигателя Д-18. В данном комплексе реализованы подробные трехмерные модели, полностью аналогичные реальным узлам и деталям исследуемого двигателя. Программное обеспечение содержит трехмерные разрезы основных элементов двигателя, а также позволяет проиллюстрировать процесс его работы с помощью анимации и системы частиц. По каждому элементу двигателя приведена справочная информация об устройстве и принципе его действия. ПО позволяет изучать работу основных систем двигателя. Комплекс может поставляться в комплекте с физическим действующим макетом двигателя, приводимым в действие компрессором.
Действующий макет позволяет изучить кинематику подвижных частей турбин и компрессоров двигателя и провести демонстрацию работы с возможностью включения и отключения различных ступеней компрессора действующей физической модели прямо из приложения. Физическая модель двигателя позволяет повысить наглядность моделируемых процессов и лучше соотнести виртуальную копию двигателя с физической реализацией.
Перечень лабораторных работ, проводимых на данном стенде:
- Изучение конструкции и принципа работы двухконтурного турбореактивного двигателя (ТРДД);
- Тестирование знаний по конструкции и назначению основных элементов реактивных двигателей;
- Отработка на модели визуализации типовых аварийных ситуаций;
- Изучение схем систем двигателя и расположения основных узлов на цифровой копии.
Состав комплекса:
- Мобильный расчетный блок тренажера (АРМ) на стойке для воспроизведения графики – 1 шт;
- Устройство воспроизведения виртуальной реальности – 1 шт;
- Блок беспроводной связи с УВВР – 1 шт;
- Программное обеспечение комплекса на USB носителе – 1 шт;
- Руководство пользователя – 1 шт;
- Паспорт комплекса – 1 шт.
