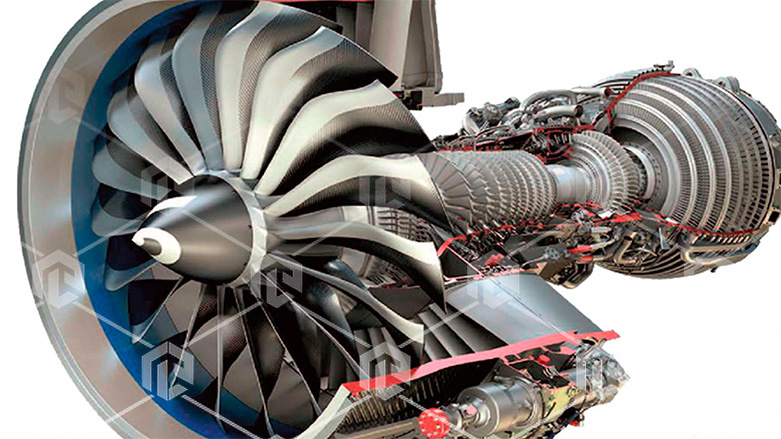

Данный комплекс позволяет с помощью трехмерной графики и наглядного действующего макета изучить устройство, принцип работы и конструкцию двухконтурного турбореактивного (ТРДД) двигателя Д-18. В данном комплексе реализованы подробные трехмерные модели, полностью аналогичные реальным узлам и деталям исследуемого двигателя. Программное обеспечение содержит трехмерные разрезы основных элементов двигателя, а также позволяет проиллюстрировать процесс его работы с помощью анимации и системы частиц. По каждому элементу двигателя приведена справочная информация об устройстве и принципе его действия. ПО позволяет изучать работу основных систем двигателя.
Комплекс поставляется в комплекте с физическим действующим макетом двигателя, приводимым в действие компрессором. Действующий макет позволяет изучить кинематику подвижных частей турбин и компрессоров двигателя и провести демонстрацию работы с возможностью включения и отключения различных ступеней компрессора действующей физической модели прямо из приложения. Физическая модель двигателя позволяет повысить наглядность моделируемых процессов и лучше соотнести виртуальную копию двигателя с физической реализацией.
Перечень лабораторных работ, проводимых на данном стенде:
- Изучение конструкции и принципа работы двухконтурного турбореактивного двигателя (ТРДД);
- Тестирование знаний по конструкции и назначению основных элементов реактивных двигателей;
- Отработка на модели визуализации типовых аварийных ситуаций;
- Изучение схем систем двигателя и расположения основных узлов на цифровой копии.

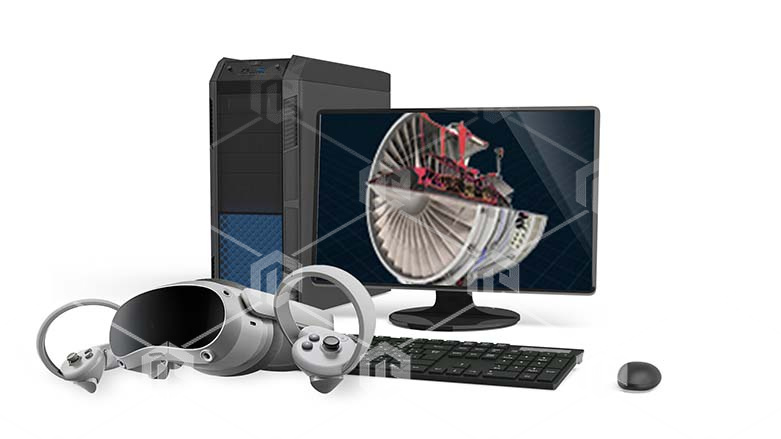

Состав:
- Специализированное ПО на носителе;
- Персональный компьютер с монитором;
- Комплект виртуальной реальности;
- Действующий физический макет двигателя, выполненный с помощью терхмерной печати.
Макет имеет настольное исполнение и приводится в движение сжатым воздухом.
Материалы макета: пластик и металл.
