Учебный комплекс "Лаборатория аэродинамики и аэромеханики" должен обеспечивать подготовку специалистов с области аэродинамики воздушных судов и гидродинамики. Данный лабораторный комплекс предназначен для изучения закономерностей движения воздуха, а также характеристик тел, движущихся в воздухе с помощью малогабаритной аэродинамической трубы, поставляющейся в комплекте с различными учебными модулями по различным тематикам, а также специализированного программного обеспечения комплекса. Лабораторный комплекс включает в себя учебно-исследовательский стенд в виде малогабаритной аэродинамической трубы, а также набор специализированного оборудования и программного обеспечения, предназначенного для изучения особенностей аэродинамики воздушных судов на их цифровых двойниках. Лаборатория может обеспечивать несколько независимых рабочих мест для работы бригад на отдельных модулях. Оборудование лаборатории позволяет проводить лабораторные работы, как в закрытой аэродинамической трубе, так и в открытом воздушном потоке. Оборудование лаборатории построено по модульному принципу и позволяет комбинировать отдельные модули в различных сочетаниях. Такой подход позволяет при необходимости расширить список лабораторных работ, производимых в лаборатории.
Данная лаборатория должна обеспечивать выполнение работ по следующим тематикам:- Определение скорости потока в рабочей части аэродинамической трубы. (Определение скорости ветра с помощью приемника воздушного давления);
- Определение поля динамических и статических давлений в рабочей части аэродинамической трубы. (Определение эпюры скоростей в трубе круглого сечения);
- Определение скорости потока с помощью трубы Вентури;
- Статическое давление в узком сечении;
- Измерение зависимости сопротивления воздуха от скорости ветра;
- Коэффициент лобового сопротивления: соотношение между сопротивлением воздуха и формой тела;
- Влияние предкрылка на аэродинамические характеристики крыла;
- Исследование аэродинамических характеристик крыла с убранными и выпущенными закрылками;
- Кривая давления на профиле крыла;
- Проверка принципа Бернулли;
- Распределение давления по поверхности тела вращения при дозвуковых скоростях потока;
- Моментная характеристика модели летательного аппарата;
- Экспериментальные продувки пластиковых моделей самолетов разных аэродинамических схем;
- Изучения распределения давления по поверхности простых тел (обдув простых тел сферы и конуса);
- Изучение аэродинамические сил, действующих на крыло с симметричным и несимметричным профилем с помощью аэродинамических весов и измерительного комплекса;
- Распределение давления по поверхности крыла с использованием дренированной модели.
Общий состав комплекса:

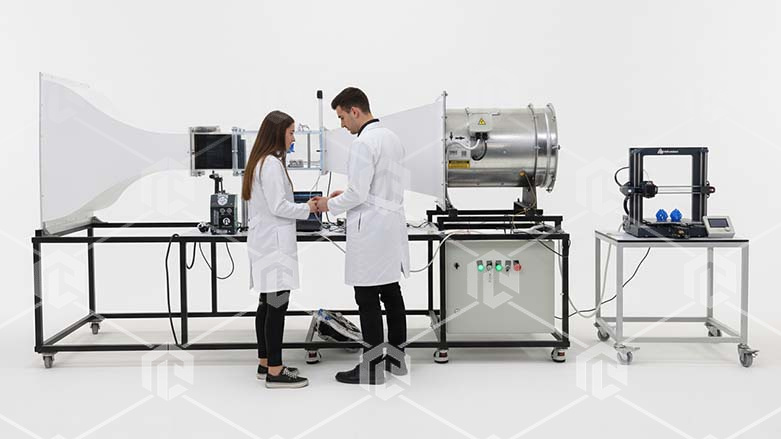

- Аэродинамическая труба с рабочей областью 500x150x150мм – 1 шт;
- Блок измерения и передачи информации – 1 шт;
- Набор комплектующих для расширенного перечня аэродинамических экспериментов и лабораторных работ (16 работ) – 1 шт;
- Комплект дренированных геометрических тел для обдувания (4 тела) – 1 шт;
- Сфера дренированная – 1 шт.
- Конус дренированный – 1 шт.
- Дренированная модель крыла – 1 шт.
- Труба Вентури – 1 шт.
- Комплект физических масштабных моделей самолетов – 1 шт;
- Аэродинамические весы с комплектом моделей крыльев – 1 шт;
- Модуль визуализации линий тока – дымогенератор – 1 шт;
- Модуль трехмерного прототипирования моделей – 3D принтер – 1 шт;
- Аппаратный расчетный модуль для обработки показаний с трубы – 1 шт;
- Программное обеспечение на USB-носителе;
- Паспорт комплекса – 1 шт;
- Руководство пользователя лаборатории – 1 шт.
