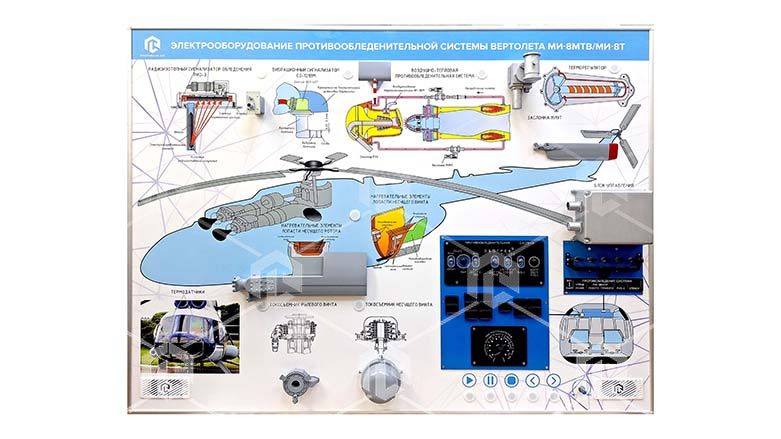

Бұл Ми-8МТВ тікұшағының көктайғаққа қарсы жүйесі мен оған қатысты ішкі жүйелерді бейнелейтін диаграммалары бар ақпараттық панель.
Кешеннің өлшемдері мен салмағы (брутто):
-
Максималды LxWxH (мм): 2000x500x1800;
-
Салмағы, кг: 50-ден аспайды.
Планшет - диаграммалары бар бақылау тақтасы. Диаграммаларда жүйенің принциптерін және оның ішкі жүйелерінің күйін динамикада көрсету үшін әртүрлі түсті жарықдиодты шамдар бар. Сондай-ақ, панельде пайдаланушы тікұшақ жүйелерінің әртүрлі элементтерін қосатын немесе өшіретін схеманы басқара алатын қосқыштар бар.
Электрондық-логикалық құрылғы стендтің жарықдиодты жарықтандыруы мен элементтер атауларының жарықтандыру арасындағы қатынасты қамтамасыз етеді және екі режимді жүзеге асырады. Жарық диодты жарықтандыру: оқыту және бақылау. Оқыту режимінде мұғалім әрбір элементті және оның атын магниттік көрсеткішпен ерекшелеу мүмкіндігіне ие. Бақылау режимінде студент қол жетімді элементтерді планшеттің арнайы секторында орналасқан сәйкес атаулармен өз бетінше салыстыру мүмкіндігіне ие.
Панель материалы:
-
Алдыңғы панель - пластик, қалың 5 мм.
-
Тірек жақтауы - болат профиль 20x20 мм.
-
Ұнтақпен қапталған, ашық сұр.
-
Алдыңғы панельдегі кескінді басып шығару түрі - толық түсті, кемінде 1200 dpi, күңгірт.
-
Тірек өлшемдері – кемінде 1200х900 мм.
