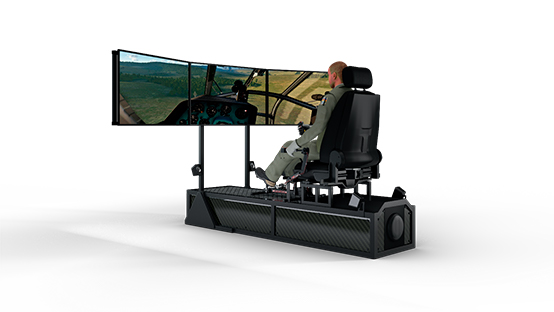

Программно-аппаратный комплекс «Процедурный авиасимулятор-тренажер базовых навыков полета на вертолете» K3

Данный аппаратно-программный комплекс предназначен для выполнения виртуальных полетов на вертолетах с использованием трехмерных моделей вертолетов и пилотажно-навигационного оборудования. Комплекс оснащен физическими органами управления, аналогичными реальным, и позволяет курсантам и студентам авиационных училищ приобретать базовые моторные навыки управления вертолетами, выполнять тренировочные полеты и отрабатывать технику пилотирования. Комплекс состоит из аппаратной части и программных модулей, основанных на единой программной платформе. Модуль вертолетного симулятора включает подробную виртуальную модель вертолета, полностью аналогичную реальному, и может быть использован для обучения основам пилотирования и процедурной отработки навыков. Комплекс позволяет проводить виртуальные учебные полеты с помощью трехмерной графики, анимации и систем виртуальной реальности. Поддерживаются сценарии взлета, полета и посадки, а также использование систем виртуальной реальности и динамических платформ с различным количеством степеней свободы.

Данный виртуальный учебный комплекс подходит для приобретения теоретических и практических знаний по управлению вертолетной техникой, в том числе:

1. Отработка процедур подготовки к движению с помощью виртуальной модели и кокпита;

2. Отработка техники управления по установленному маршруту в районе аэродрома;

3. Отработка базовых моторных навыков;

4. Отработка основных навыков управления различными типами вертолетов;

5. Изучение теоретических аспектов и отработка стандартных маршрутов.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ КОМПЛЕКСА, БЛОК «АВИАСИМУЛЯТОР»

Представляет собой специализированное программное обеспечение, предустановленное на персональный компьютер, а также на специализированном носителе. Программная часть тренажера базируется на расширенной профессиональной версии ядра X-Planeс предустановленными сценариями и моделями ЛА по желанию заказчика. В комплексе поддерживается система продвинутого моделирования физической модели ЛА, которая позволяет реалистично имитировать различные аэродинамические эффекты такие как сваливание, покачивание с крыла на крыло, штопор и т. д. Также в комплексе поддерживается моделирование поведения ЛА на земле — реалистичная физика сил инерции, скольжения, работы амортизаторов, тормозной системы. Программное обеспечение состоит из модулей:

• Модуль обучения основам пилотирования в виде интерактивных учебных заданий с интерактивными подсказками и текстовыми пояснениями;

• Модуль непосредственного пилотирования;

• Модуль редактора сценариев и полетных заданий;

• Модуль интерактивной справки по конструкции и устройству ЛА.

Перечень летательных аппаратов вертолетного типа, которые могут быть реализованы в симуляторе:

1. Ми–2, Ми-8;

2. Sikorsky S-76, Robinson R22, Eurocopter;

3. Возможны варианты вертолетов Robinson по запросу или другие типы ВС вертолетного типа.

*Возможно расширение перечня моделей или замена типов ВС на необходимые заказчику (по согласованию).

Перечень отрабатываемых на симуляторе навыков:

1. Изучение назначения и принципа работы пилотажно-навигационного оборудования самолета;

2. Отработка процедуры взлета:

• Запуск двигателя, предполетные процедуры;
• Руление;
• Взлет;

3. Отработка полетов по «коробочке»;

4. Отработка процедуры посадки;

5. Отработка ночных полетов;

6. Отработка особых случаев в полете.

1. Рабочее место пилота с креслом на 2-осевой подвижной платформе – 1 шт;
2. Интегрированный в раму расчетный блок – 1 шт;
3. Беспроводная VR гарнитура для воспроизведения ПО – 1 шт;
4. Устройство связи с беспроводной гарнитурой – 1 комплект;
5. Система панорамной визуализации на базе 3-х изогнутых МФИ диагональю не менее 32 дюймов – 1 шт;
6. Беспроводная компьютерная гарнитура с подключением по USB – 1 компл;
7. Органы для управления самолетом и вертолетом:
• Специализированные вертолетные педали – 1 шт;
• Основная ручка управления - вертолетом с возможностью установки между ног оператора – 1 шт;
• Дополнительная ручка управления двигателем и шагом винта – 1 шт;
8. Аппаратура управления БПЛА – 1 шт;
9. Программное обеспечение – авиасимулятор;
10. Программное обеспечение – Тренажер БПЛА различных типов VR.
