Стенд для испытаний винтомоторных групп К2 Версия Про

Аппаратно-программный комплекс-лаборатория  PL-thrust stand Pro предназначена для выполнения учебно-исследовательских и научно-исследовательских работ по исследованию характеристик винтомоторных групп для БПЛА различных типов. Стенд позволяет производить испытания как самих двигателей и их электрических и тяговых параметров, так и различных вариантов пропеллеров для сравнения их параметров тяги. Стенд для тестирования различных конфигураций винтомоторных групп, проведения исследовательских работ изменения параметров ВМГ и их расположения на общую эффективность системы. Данный комплекс позволяет производить измерения тяги, электрические параметры, температурный режим в статике, также стенд позволяет замерять показатели износа аккумуляторных батарей.

Состав и технические характеристики составляющих комплекса:

• Аппаратная часть комплекса состоит из специализированной установки с тензометрическими датчиками, а также специализированного блока питания для обеспечения работы комплекса от сети;

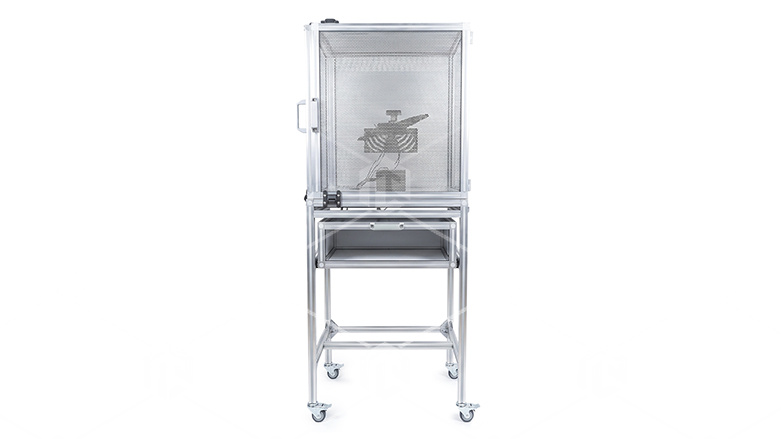

• В состав входит защитный колпак и мобильное подстолье на блокируемых колесах с фиксаторами;
• Защитный колпак может быть снят со стенда для испытания винтов сверхбольшого диаметра.

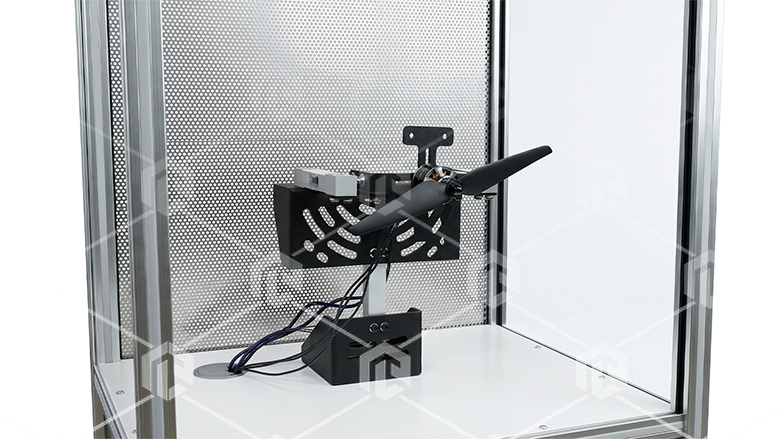

База комплекса - аппаратный модуль испытания ВМГ с датчиками - предназначен для крепления на модуль электрических моторов с различными посадочными размерами, а также для подачи питания и управляющих сигналов на двигатель.

Характеристики:

1. Несущая рама для монтажа винтомоторных групп;
2. Измеряемая тяга 1-30 кг;
3. Максимальная измеряемая тяга 30 кг;
4. Максимальный размер винта до 30 дюймов;
5. Крутящий момент 20 Н•М;
6. Ток в диапазоне 0-100 А;
7. Напряжение 5-65 В;
8. Обороты 60-100000 об/мин;
9. Вес 100 кг.

Габариты комплекса: 1700х700х700 мм.
