Лаборатория «Аэродинамика и аэромеханика ЛА Модель 300, максимальная» К3

Артикул: ВАК-АДАММ-03

от 1 877 060 руб.

Стоимость указана без НДС.
Предложение не является публичной офертой.

Условия доставки
и оплаты

Описание

Лаборатория «Аэродинамика и аэромеханика ЛА Модель 300, базовая» К1 предназначена для изучения закономерностей движения воздуха, а также характеристик тел, движущихся в воздухе с помощью малогабаритной аэродинамической трубы и специального программного обеспечения.

Лабораторный комплекс включает в себя учебно-исследовательский стенд в виде малогабаритной аэродинамической трубы, и компьютер с предустановленным управляющим ПО. Также комплекс может включать ПО «Аэродинамика самолетов и аэродинамические схемы», позволяющее произвести визуализацию и изучение основных аэродинамических сил, действующих на самолеты с разными аэродинамиками.

Комплектация 3, максимальная.
Состав:

Малогабаритная аэродинамическая труба;
Комплект обеспечения для расширенного перечня лабораторных работ;
Персональный компьютер с предустановленным управляющим ПО;
Специализированное программное обеспечение «Аэродинамика самолетов и аэродинамические схемы»;
Модуль трехмерного прототипирования в составе: ( 3д принтер, ресурсный набор, обучающий курс по созданию моделей для печати);
Дымогенератор для визуализации линий тока.

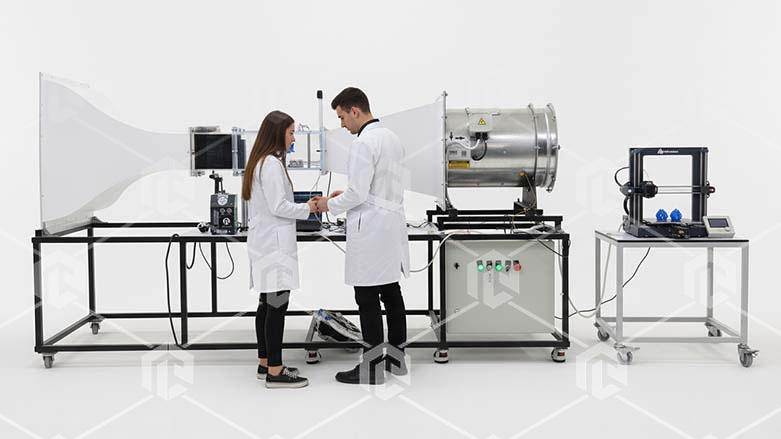

Мобильная малогабаритная аэродинамическая труба, в один комплект входит:
Корпус трубы, с размером рабочей области, (ДхШхВ):

модель 300 – 1000х300х300;

Габариты трубы не менее, мм:

модель 300 – 5000x1100x1750 (необходимо пространство вокруг, не менее 2 м);

Скорость воздушного потока в рабочей области, не менее м/с:
модель 300 – 18; мощность не более 7 Квт, 3 фазы 50Гц (частотный преобразователь).

Измерительный датчик подъемной силы (аэродинамические весы);
Измерительный комплекс, соединяемый с ПК для снятия показаний и оценки характеристик;
Форсунка – 1 шт;
Диффузор для подключения к вентилятору – 1 шт;
Конфузор для всасывания воздуха без вихрей – 1 шт;
Сетчатый фильтр для конфузора – 1 шт;
Площадка Бернулли – 1 шт;
Спрямляющие решетки – 1 шт;
Труба Вентури – 1 шт;
Крепление ПВД – 1 шт;
Приемник воздушного давления – 1 шт;
Комплект геометрических тел для обдувания и определения распределения давления и аэродинамических коэффициентов – 1 комплект;
Комплект физических масштабных моделей самолетов, выполненных при помощи FDM печати – 1 комплект;
Детали для опытов по аэродинамике – 1 комплект;
Приемник воздушного давления с механизмом автоматизированного перемещения по сечению рабочей области.

В комплект входит:

Набор из 3 круглых дисков (диаметры: 40, 56 и 80 мм) – 1 шт.;
Крепежный стержень для объемных тел – 2 шт;
Ниточный гребень для демонстрации линий потока – 1 шт.

Лаборатория обеспечивает выполнение следующего списка лабораторных работ:

Определение скорости потока в рабочей части аэродинамической трубы. (Определение скорости ветра с помощью приемника воздушного давления).
Определение поля динамических и статических давлений в рабочей части аэродинамической трубы. (Определение эпюры скоростей в трубе круглого сечения).
Определение скорости потока с помощью трубы Вентури.
Статическое давление в узком сечении.
Измерение зависимости сопротивления воздуха от скорости ветра.
Коэффициент лобового сопротивления: соотношение между сопротивлением воздуха и формой тела.
Влияние предкрылка на аэродинамические характеристики крыла.
Исследование аэродинамических характеристик крыла с убранными и выпущенными закрылками.
Кривая давления на профиле крыла.
Проверка принципа Бернулли.
Распределение давления по поверхности тела вращения при дозвуковых скоростях потока.
Моментная характеристика модели летательного аппарата.
Экспериментальные продувки пластиковых моделей самолетов разных аэродинамических схем.
Изучения распределения давления по поверхности простых тел (обдув простых тел сферы и конуса).
Изучение аэродинамические сил, действующих на крыло с симметричным и несимметричным профилем с помощью аэродинамических весов и измерительного комплекса.
Распределение давления по поверхности крыла с использованием дренированной модели.

Комплект геометрических тел для обдувания и определения распределения давления и аэродинамических коэффициентов (1 комплект):

Сфера дренированная;
Конус дренированный;
Крыло с симметричным профилем;
Крыло с несимметричным профилем;
Дренированная модель крыла.

Комплект физических масштабных моделей самолетов, выполненных при помощи FDM печати (1 комплект) представляющие аэродинамические схемы следующих типов:

Биплан;
Моноплан;
Бесхвостка;
Утка.

Комплекс позволяет провести следующие работы:

Изучение аэродинамической схемы типа «Биплан»;
Изучение аэродинамической схемы типа «Моноплан»;
Изучение аэродинамической схемы типа «Бесхвостка»;
Изучение аэродинамической схемы типа «Утка»;
Изучение строения механизации крыла самолета.

Модуль трехмерной печати и прототипирования – Данный модуль предназначен для создания собственных моделей обтекаемых тел или самолетов для последующих полунатурных испытаний в аэродинамической трубе. Также модуль содержит в себе набор интерактивных лекций и методического материала для освоения методов трёхмерного прототипирования.

Состав модуля трехмерной печати:

Принтер на стальной раме FDM-типа;
Набор базового слесарного инструмента для обработки моделей;
Надфиль стандартный (круглый, прямоугольный, треугольный);
Бобина пластика: Тип пластика – PLA Цвет белый, диаметром 1.75 мм и весом 1 кг – 2 шт;
Бобина пластика: Тип пластика – ABS Цвет зеленый, диаметром 1.75 мм и весом 1 кг – 2 шт;
Набор скотча для нагревательного стола.

Методическое обеспечение модуля состоит из развернутой справки и курса видеороликов по работе с программой, разбитых на несколько уровней:

Основы построения терхмерных моделей;
Введение в интерфейс программы;
Практическая работа – работа с примитивами;
Практическая работа – булевые операции;
Практическая работа – модификаторы;
Создание простейших моделей;
Создание объекта по точным размерам;
Создание демонстрационной модели самолета;
Подготовка модели к печати и экспорт.

Максимальные ДхШхВ(мм):

3000x1400x1850;
Вес: не более 300 кг.
